采用了高N.A. 的專用物鏡及能最大限度發揮405 nm 激光性能的專用光學系統，LEXT OLS4000可以準確的測量一直以來無法測量的有尖銳角的樣品。
 有尖銳角的樣品（剃刀） |
 LEXT 專用物鏡 |
LEXT OLS4000 采用了新開發的雙共焦系統。由于配置了2 個共焦光學系統，那些一直以來使用激光顯微鏡難以測量的、含有不同反射率材料的樣品，也能在LEXT OLS4000上獲得鮮明的影像。
 反射率有差異的樣品（金剛石電鍍工具） |
 雙共焦系統 |

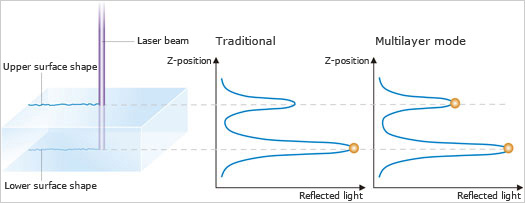

過去，激光顯微鏡焦點的位置都會設置在樣品上反射光強度最大的區域。但是，這樣的設計有時候會很難識別透明樣品的正確形狀，因為激光光束會直接穿過樣品。LEXT OLS4000 全新的多層模式則可以識別多層樣品各層上反射光強度的峰值區域，并將各層設為焦點，這樣即可實現對透明樣品上表面的觀察和測量，而且也可以對多層樣品的各層進行分析和厚度測量。
觀察／測量透明材料的上表面
一般而言，使用激光掃描顯微鏡，很難對如金屬基板上的透明膜等樣品進行測量。而多層模式則可實現對此類透明膜樣品的頂層進行觀察和測量。
金屬材料的表面涂層 傳統模式
|
 多層模式
|
分析透明材料的各個層
多層模式也可以對透明樣品的各層進行分析。例如，即使該樣品是玻璃基板上的透明樹脂涂層，也可測量出透明材料下那層的形狀和粗糙度，當然也可以測量出表面覆膜的厚度。

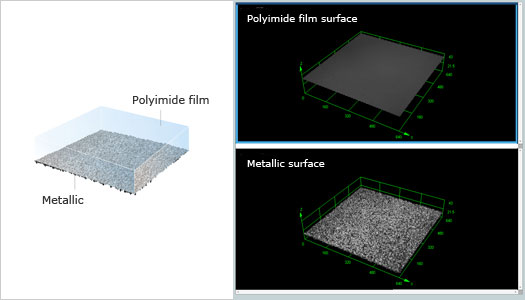

金屬基板上的聚酰亞胺覆膜
|
|
為了排除來自外部的影響，穩定測量，LEXT OLS4000 機座內置了由螺旋彈簧和阻尼橡膠組成的"混合減震機構"。所以，可以把LEXT OLS4000 放在普通的桌子進行測量作業，不需要專用的防震平臺。 |
 受到來自外部的 振動的影響 |
 混合減震機構減輕 振動帶來的影響 |

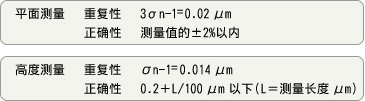

表示測量儀器的測量精度的，有2個指標。一個是測量值與真正值的接近程度（正確性），另一個則是多次測量值的偏差程度（重復性）。LEXT OLS4000是世界首臺確保了"正確性"和"重復性"的激光顯微鏡
2個性能確保
OLS4000從鏡頭制造到成品全部在奧林巴斯工廠完成，并按照一系列標準嚴格檢查后出廠。交付產品時的校正和最后的調整，由選拔出來的技術人員在實際使用環境中執行。
微分干涉觀察是超越了激光顯微鏡的分辨率、可以觀察到納米以下微小凹凸的觀察方法。LEXT OLS4000 通過安裝在物鏡上方的DIC 分光棱鏡，將照明光橫向分為兩束光線來照射樣品。獲取由樣品直接反射回來的兩束光線的差，生成明暗對比，從而實現對微小凹凸的立體觀察。LEXT OLS4000 采用了微分干涉觀察，即使是低倍率的動態觀察，也能得到接近電子顯微鏡分辨率的影像。
 有DIC（高分子薄膜） |
 無DIC（高分子薄膜） |
在高倍率影像觀察中，視場范圍會變窄。LEXT OLS4000 搭載了拼接功能，最多可拼接500 幅影像，從而能得到高分辨率和廣視場范圍的影像數據。不僅如此，LEXT OLS4000 還能對該廣視場影像進行3D 顯示和3D 計測。
 拼接前的影像 |
 拼接后的亮度影像 |
 拼接后的3D 影像 |
 登錄系統畫面 |
操作員可以使用自己的ID 登錄系統，對影像數據庫和操作環境進行自定義。報告和影像上會顯示ID 號碼，這樣，誰、何時創建或拍攝等信息便一目了然。此外，還可以對每個ID 設置級別，管理者可以自由分配各操作員的操作范圍和功能范圍。 |

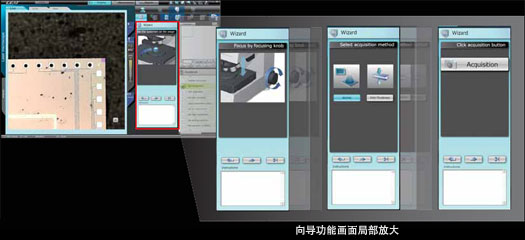

LEXT OLS4000 搭載了詳細的向導功能，即使是初次使用者也能立即操作儀器，不需要在閱讀使用說明書或培訓上花費時間。也可以對向導功能進行自定義。
向導功能

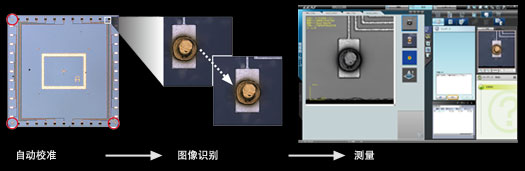

每個對象反復進行固定方式的測量時，可以準確而高效地工作。如果重復測量的次數很多，就更需要該功能了。自動測量功能（可選項）通過預先設置條件，從樣品的校準到獲得測量結果，一系列操作都能輕松完成
* 自動測量功能是可選功能。
自動測量功能

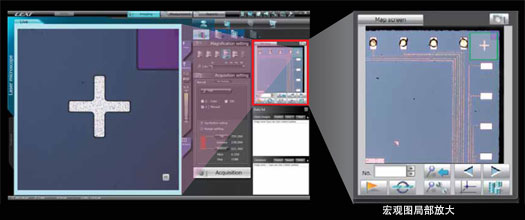

一直以來，由于高倍率觀察時的視場變窄，經常會有不知道在觀察樣品的哪一部分等情況發生。LEXT OLS4000 搭載了宏觀圖功能，始終顯示低倍率觀察時的大范圍影像，在影像上指出"現在在這里"。
宏觀圖功能
 電動物鏡轉換器 |
為了避免切換物鏡時損壞樣品，LEXT OLS4000 搭載了標準配置的電動物鏡轉換器。切換物鏡時，物鏡轉換器自動退避，不會接觸樣品。不僅如此，電動物鏡轉換器還能同時自動對準焦點和影像中心，調整合適的亮度，實現了輕松的倍率變換操作。 |
奧林巴斯根據長年積累的經驗和技術，成功的在設備中嵌入了相當于熟練操作者水平的異常值判斷基準。這就是新搭載在LEXT OLS4000 中的INR(Intelligent Noise Reduction) 算法。初次操作儀器的操作員也能輕松獲得與熟練操作者一樣水平的影像。
 使用INR算法 |
 不使用INR算法 |
激光顯微鏡可以代替相關人員，快速而清楚地把觀察和測量結果制作成報告。LEXT OLS4000在測量結束后，只要一個點擊就可以完成創建報告任務。同時，LEXT OLS4000 還備有充實的編輯功能，可以自由自在地定制各種報告模板。
 報告用戶界面 |
 報告完成版本 |
 粗糙度測量畫面 |
作為表面粗糙度測量儀的新標準，奧林巴斯開發了LEXT OLS4000。對LEXT OLS4000 進行了與接觸式表面粗糙度測量儀同樣的校正，并在LEXT OLS4000上配置了幾乎所有必要的粗糙度參數和濾鏡。這樣，對于使用接觸式表面粗糙度測量儀的用戶來說，能得到操作性和互換性良好的輸出結果。另外，還搭載了粗糙度專用模式，可以用自動拼接功能測量樣品表面直線距離最長為100 mm 的粗糙度。 |
OLS4000與接觸式表面粗糙度測量儀的測量截面曲線比較（截面全長1.6 mm）
 LEXT OLS4000 測量所得的截面曲線， λs=2.5 μm 未處理 |
 LEXT OLS4000 測量所得的截面曲線， 采用λs=2.5 μm 處理 |
 接觸式表面粗糙度測量儀測量所得的截面曲線 |
參數一覽

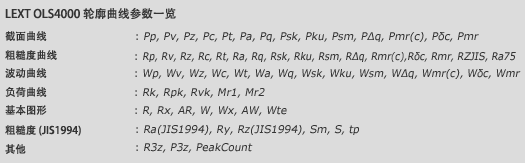

LEXT OLS4000 輪廓曲線參數一覽

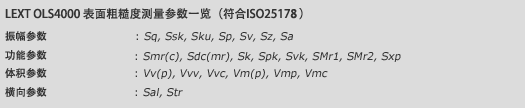

LEXT OLS4000 表面粗糙度測量參數一覽（符合ISO25178）
使用接觸式表面粗糙度測量儀，無法測量比觸針的針尖直徑更細微的凹凸。而激光顯微鏡有著微小的激光焦斑直徑，所以能夠對微細形狀進行高分辨率的粗糙度測量。

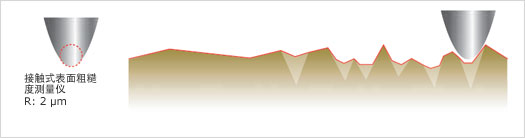

接觸式表面粗糙度測量儀

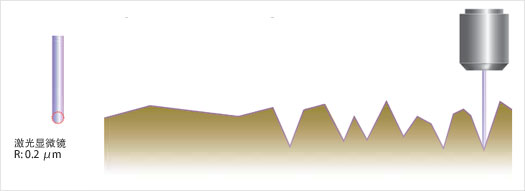

激光顯微鏡
使用接觸式表面粗糙度測量儀測量柔軟的樣品時，樣品容易受到觸針損傷而變形。另外，帶有粘性的樣品會粘在觸針上，無法得到正確的測量結果。而非接觸式的激光顯微鏡，不會被樣品的表面狀態所影響，可以準確的測量樣品的表面粗糙度。
柔軟的樣品
帶有粘性的樣品
使用接觸式表面粗糙度測量儀，其觸針無法進入微小領域，所以不能對微小領域進行測量。而激光顯微鏡可以正確定位，能輕松測量出特定微小領域的粗糙度。
焊線
