附加功能讓DSX100顯微鏡的操作更加便捷、成像性能更加卓越

DSX100的便捷操作和穩定性能遠遠超出了其他工業顯微鏡。但是如果用戶需要進行更加高效的觀察，可使用奧林巴斯的附加功能。

電動載物臺讓操作更加舒適

電動載物臺允許用戶使用觸摸屏、計算機鼠標或控制桿控制載物臺的移動。因此，拼接大面積區域也非常簡單。而且，移動載物臺或放大觀察區域時，宏觀地圖功能可讓用戶明確地確認觀察的位置。如此簡單。

偏振光照明控制LED單元的反射光

	觀察具有高反射性的樣本時，偏振光照明可控制樣本中的LED照明光圈，確保可進行清晰的觀察。各個物鏡皆有相應的適配器可用。
未使用偏振光照明	使用偏振光照明                 電容器

Super HDR

如果需要更高畫質的圖像，而又不愿犧牲運行速度，奧林巴斯推薦使用Super HDR軟件。該軟件擁有兩種模式：快速模式下，增加了幀速率；精細模式下，分辨率比標準HDR模式更加精細。

用戶可選的精細和快速HDR模式 SNR的值越高，噪點對于獲得更高畫質圖像的影響就越小。 * 刷新率是指畫面上圖像每秒的刷新次數。其值由觀察條件決定（曝光時間、反射等）。

快速HDR模式

快速HDR以12幀╱秒的速度顯示圖像，因此即使在移動載物臺或?qū)颖具M(jìn)行對焦時，依然可以確保圖像流暢。

精細HDR模式

錄音裝置的模塊部件

精細HDR模式下的圖像畫質更高，噪點更少。這是通過收集比標準HDR更多的數據而實現的。

*1 與DSX-UFSSU配合使用時為50 mm（不包括BH2-WHR43或晶圓托盤）
*2 與DSX-UFSSU配合使用時為20 mm（不包括BH2-WHR43或晶圓托盤）
*3 需要安裝DSX-WZ-STAD

*1 畫面顯示標準1:1時（初始值） *2 畫面顯示標準1:1時 *3 與DSX-POAD1X配合使用時為123 mm *4 與DSX-POAD3.6X配合使用時為35 mm

舒適的操作性能，傳統顯微鏡無法比擬。

DSX系列并非操作顯微鏡本身， 而是通過直觀、易懂的GUI 畫面菜單進行操作?？筛鶕?jù)用戶熟練程度選擇操作模式， 并通過觸摸屏、鼠標等的全新操作方式， 實現了舒適的操作性能。無論是具備顯微鏡方面的知識和技能的操作人員， 還是對顯微鏡不熟悉的操作人員， 都能直觀的完成操作。

用于不同熟練度和用途的3個操作模式

在DSX系列上，根據用戶的熟練程度，優化設計了2個GUI的操作模式："標準模式"和"初級模式"。同時，還配置了可以自定義標準模式，專門用于常規工作的"操作員模式"。此外，根據啟動應用程序時輸入的ID和密碼，可以調出各用戶設置的觀察、分析和測量條件等環境，顯示該用戶的常用畫面。

	初級模式 只要按照畫面的提示步驟操作， 就能得到輸出的模式。
	標準模式 為了使顯微鏡的熟練操作人員能夠直觀完成操作，按照工作流程配置了必要按鈕等的模式。運用電動控制提高了操作速度。
	操作員模式 自定義標準模式用于常規工作的模式。可以提高重復性工作的效率。

改變顯微鏡操作概念的用戶界面

在DSX100系列上，不需要為觀察和測量進行復雜的設置和調節。焦點、焦距、照明等的調節、各種觀察法的切換等，都可以通過觸屏、鼠標進行控制?？梢灾苯佑|摸實時影像，進行縮放操作，直觀而輕松獲取所需的目標影像。此外，還配置了根據不同樣品自動調節焦點和照明的"自動對焦／自動增益"功能。

" 光學變焦" ，僅需一個鏡頭即可實現尺寸的觀察

實現無縫倍率轉換

細膩的倍率調節可以隨心所欲、毫無壓力的完成。采用無縫放大和縮小，改變倍率時不會發生視場遺漏而錯過觀察位置。DSX100以16倍光學變焦搭配最高30倍數碼變焦，實現了高倍觀察。能夠覆蓋更大倍率范圍。

" 自由角度觀察"無需傾斜樣品就可以進行斜向觀察

高速導出影像。

DSX系列只需從GUI畫面顯示的菜單中選擇觀察項目，即可執行所需功能。只需按下一個按鈕，就可以完成觀察法切換及圖像處理?？梢詮倪m于樣品條件的自動拍攝的多個圖像中，選擇出所需的圖像。以簡潔的操作步驟，進行快速而適當?shù)挠^察。

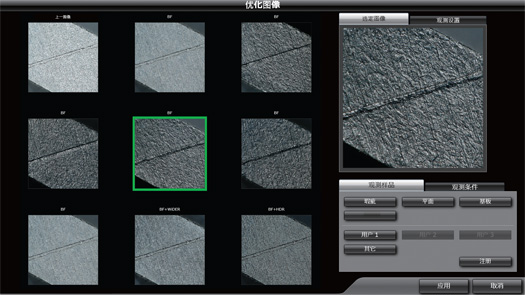

"多圖預覽功能"讓顯微鏡提供結果

DSX系列顯微鏡，在顯微鏡操作上新增了"選擇"功能。傷痕、凹凸、異物等，選擇需要觀察的項目后，會在DSX100的"多圖預覽畫面"上一覽顯示通過各觀察方法拍到的影像，只要從中選擇所需的一幅就可以了。所以，即使是顯微鏡的初級操作人員也可以獲得與操作人員相同條件的結果。

可以在"多圖預覽畫面"的一覽顯示中，選擇符合觀察目的的影像

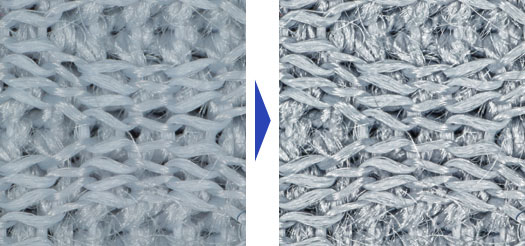

"HDR"打造超越目視觀察的"清晰影像"

由于材質、表面狀況或照明方法等的不同，樣品呈現的結果可能也會不同。DSX100的"HDR"（高動態范圍）功能，利用變換曝光拍攝的多張圖片進行合成，可準確修正樣品表面的亮度問題。"HDR"功能拍攝的圖像非常忠實于樣品本身，不但可以顯示樣品的結構，而且還可以顯示以前難以檢測到的缺陷和瑕疵。另外，該功能還可以減少光暈，讓觀察更加簡便。

無論是暗視場影像還是DIC影像，"HDR"都可以一鍵完成清晰觀察。

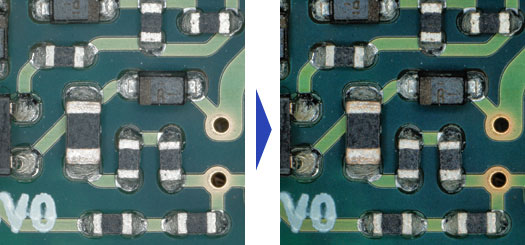

利用"WiDER"實時觀察具有亮度差的樣品

如果無法看到無反射區域，僅僅增加照明通常是不夠的，因?yàn)檫@會產生光暈。奧林巴斯的智能圖像處理技術通過"WiDER"就可以解決該問題，其專有的系統對實時圖像非常有效，只需一鍵單擊，就可以實時解決高對比度問題。無黑斑。無光暈。

只需一鍵單擊，就可以清晰的實時觀察有亮度差的樣品

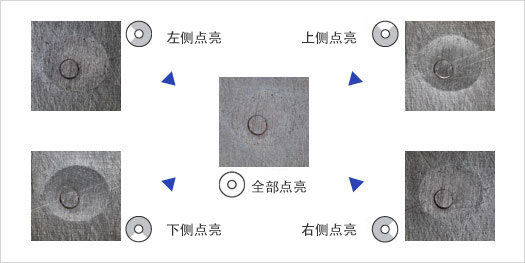

"4方向LED照明"讓傷痕和缺陷的檢查變得更加容易。

光源采用了節能、壽命長、低運營成本的LED照明。即使改變光量色溫也不會變化，所以每次改變光量時，不需要調節白平衡。不僅如此，從上下左右4個不同方向任意照明樣品的"4方向LED照明"設計，可以在觀察樣品的表面狀態的同時，更加容易的檢查出傳統顯微鏡難以發現的傷痕和缺陷。

簡單操作，將以往未能觀察的部分可視化。

DSX系列無需深度知識及專門技術， 即可觀察所需。采用奧林巴斯獨有的新數字技術， 過去看不到及難以觀察到的部份得以清晰可視化。當然， 也無需復雜的操作。能以最短的操作步驟獲得所需的影像。

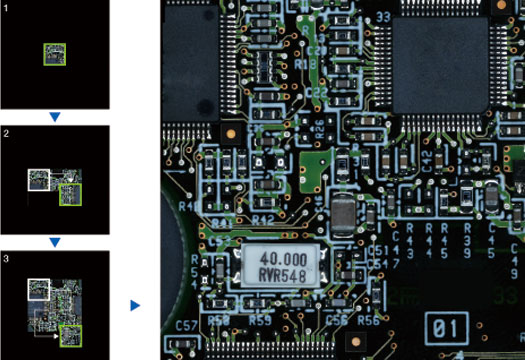

" 全景攝影" 把拍攝范圍擴大到" 視場外"

"全景攝影"功能去除了觀察中的"視場外"界限。移動載物臺，可同時自動拼接影像。此外，一般的顯微鏡為了追求高分辨率，在提高倍率的同時不得不縮小視場范圍。而DSX100中的"全景攝影"功能可以同時實現高分辨率和大視場。2D、景深 擴展、3D影像都可以拼接，所以觀察視場能夠擴大許多倍。

移動載物臺，輕松完成影像拼接的"全景影像"

" 景深擴展& 3D攝影" 功能把想要觀察的部分都呈現于眼前

使用傳統顯微鏡時，由于只能對焦于一點，所以會生成沒有對焦的不明區域。而DSX系列通過在高度方向移動焦點，可以自動生成全面對焦的影像。即使是凹凸較大的樣品或有高低差的樣品，也可以清晰的進行觀察。此外，還可以使用3D攝影功能構建3D影像，立體而直觀的觀察樣品?？梢詮娜我饨嵌扔^察真實狀態的樣品。

真實呈現樣品的"3D攝影"

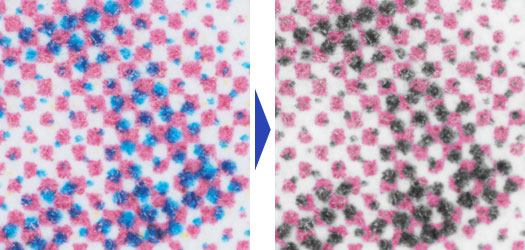

" 彩色高亮顯示功能" ， 強調目標內容

DSX系列搭載了"彩色高亮顯示功能"，可以彩色顯示樣品的觀察所需部分，其他部分則以單色顯示。能夠拍攝更加明確的觀察對象，生成報告時的可以使用更加輪廓鮮明的圖像。同時，還可以預先登記需要檢測的缺陷及雜質，提高檢查效率。

預先登記需要檢測的缺陷及雜質，讓檢查變得更容易

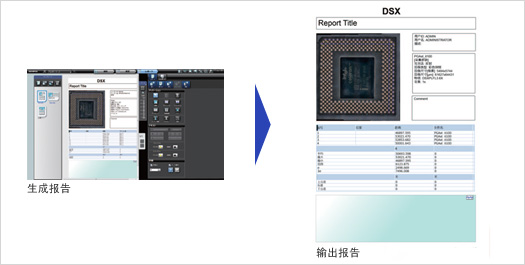

利用" 報告功能" ， 迅速生成報告

使用DSX系列，可以在一個應用程序上執行從觀察到測量、報告生成的一系列操作。因此，只需在觀察、測量完成后，單擊一下按鈕即可生成報告。提前制作模板，即可簡單、快速生成繁瑣的報告。報告書可以輸出為RTF格式、PDF格式。

能夠觀察到一般數碼顯微鏡上無法看到的" 影像" 。

DSX系列的高度穩定性， 源自于領先的光學產品制造商奧林巴斯的DNA。像差少、分辨率出色的鏡頭及高度光學組裝技術， 實現了清晰、低失真兼具優越色彩重現性的高質量影像。而為了提高畫質， 對CCD及顯卡也進行了調整。極為忠實的再現實際樣品， 實現了不同次元的" 可視性" 。

奧林巴斯獨有的" 高質量光學系統"實現了不同次元的" 影像"

凝聚了奧林巴斯DNA的光學系統

奧林巴斯在DSX系列產品的設計和制造中，不遺余力的投入了自己作為光學產品制造商長年積累的技術和經驗。使至今為止數碼顯微鏡無法實現的照明均勻、沒有光斑、鮮明、高質量的影像觀察成為現實。DSX100向您提供只有繼承了"奧林巴斯DNA"的光學系統才能拍出的不同次元的"影像"。

" 專用物鏡"實現理想的宏觀觀察影像

DSX100專用物鏡

DSX100上使用了新設計的專用物鏡。最高限度排除了像差和照明的不均勻，是觀察和檢查的選擇。物鏡分為1倍和3.6倍的兩種倍率鏡頭。每種鏡頭上都配備了設計的高亮度LED照明，為所有倍率觀察提供理想的照明。

1800萬像素的" 高性能、高靈敏度CCD*" ，再現高質量影像

高性能、高靈敏度CCD模式

為真實再現高質量光學系統所獲信息，采用了色彩再現性能優越的高性能、高靈敏度CCD模式作為處理引擎。同時搭載了實現高分辨率的像素轉換功能、數字影像處理功能--"細節處理"，實時顯示每一部分都清晰鮮活的影像。 *4800×3600像素，3CCD模式換算下相當于其3倍

設置自動校準功能去除偏差

誰都可以在簡單的操作中完成作為測量精度根本的校準設置工作。避免了不同用戶帶來的校準偏差，提高了測量結果的穩定性。此外，還可以在"校準報告功能"中，明確誰在何時設置了校準。 *需要使用專用的校準樣品。

可以執行2D、3D各種測量的豐富的測量項目

DSX100系列標準裝備了2D、3D測量所需的各種項目。不只是在XY平面內，還可進行Z方向測量，因此可從所有角度進行觀察、測量。另外還能使用同一應用程序?qū)y量結果生成報告。 * 3D成像功能為可選功能 **3D成像需要使用3.6倍物鏡
