Super HDR選項功能讓DSX500i顯微鏡的成像性能更加卓越

DSX500i的便捷操作和穩定性能遠遠超出了其他工業顯微鏡。但是如果用戶需要進行更加高效的觀察，可使用Super HDR選項功能。

Super HDR

如果需要更高畫質的圖像，而又不愿犧牲運行速度，奧林巴斯推薦使用Super HDR軟件。該軟件擁有兩種模式：快速模式下，增加了幀速率；精細模式下，分辨率比標準HDR模式更加精細。

用戶可選的精細和快速HDR模式 SNR的值越高，噪點對于獲得更高畫質圖像的影響就越小。 * 刷新率是指畫面上圖像每秒的刷新次數。其值由觀察條件決定（曝光時間、反射等）。

快速HDR模式

快速HDR以12幀╱秒的速度顯示圖像，因此即使在移動載物臺或?qū)颖具M(jìn)行對焦時，依然可以確保圖像流暢。

精細HDR模式

精細HDR模式下的圖像畫質更高，噪點更少。這是通過收集比標準HDR更多的數據而實現的。

*1：不能與標準的反射明視場LED照明同時使用。 *2：根據安裝的物鏡，有時載物臺聚焦行程會有限制。

*1 暗視場和MIX不能使用。 *2 僅明視場可以使用。 *3 畫面顯示 標準1:1時（初始值） *4 畫面顯示 標準1:1時

舒適的操作性能，傳統顯微鏡無法比擬。

DSX系列并非操作顯微鏡本身， 而是通過直觀、易懂的GUI 畫面菜單進行操作。可根據用戶熟練程度選擇操作模式， 并通過觸摸屏、鼠標、操縱桿等的全新操作方式， 實現了舒適的操作性能。無論是具備顯微鏡方面的知識和技能的操作人員， 還是對顯微鏡不熟悉的操作人員， 都能直觀的完成操作。

用于不同熟練度和用途的3個操作模式

在DSX系列上，根據用戶的熟練程度，優化設計了2個GUI的操作模式："標準模式"和"初級模式"。同時，還配置了可以自定義標準模式，專門用于常規工作的"操作員模式"。此外，根據啟動應用程序時輸入的ID和密碼，可以調出各用戶設置的觀察、分析和測量條件等環境，顯示該用戶的常用畫面。

	初級模式 只要按照畫面的提示步驟操作，就能得到輸出的模式。
	標準模式 為了使顯微鏡的熟練操作人員能夠直觀完成操作，按照工作流程配置了必要按鈕等的模式。運用電動控制提高了操作速度。
	操作員模式 自定義標準模式用于常規工作的模式?？梢蕴岣咧貜?fù)性工作的效率。

改變顯微鏡操作概念的用戶界面

操作直觀而舒適的GUI

在DSX500系列上，不需要為觀察和測量進行復雜的設置和調節。電動載物臺、焦點、焦距、照明等的調節、各種觀察法的切換等，都可以通過觸屏、鼠標、操控桿控制?？梢灾苯佑|摸實時影像，進行平移和縮放操作，直觀而輕松獲取所需的目標影像。此外，還配置了根據不同樣品自動調節焦點和照明的"自動對焦／自動增益"功能。

" 宏觀地圖" ， 不再遺漏觀察位置

將放大倍率提高時，一次可以觀察到的區域就會縮小。該系統可以在一個獨立的宏觀窗口自動記錄所觀察圖像的全視場圖像。在該全視場圖像上，會標記用戶在樣品上的觀察位置，而且在移動樣品時還會隨時更新標記的位置。另外，如果使用全景功能，也會在更大的范圍內顯示在宏觀窗口上，一樣方便。

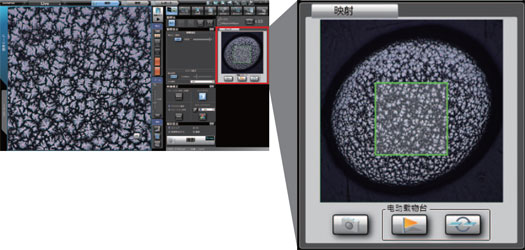

始終顯示觀察位置的"宏觀地圖"

" 光學變焦" ， 讓你更加靠近樣本

實現無縫倍率轉換

使用DSX光學變焦可根據需要調節倍率。也可以根據觀察金相結構時的各種工業標準（ISO、ASTM、DIN、JIS）選擇具體的倍率，如100倍、400倍等。DSX500i的鏡頭擁有13倍光學變焦和30倍數碼變焦兩種變焦。

高速導出影像。

DSX系列只需從GUI 畫面顯示的菜單中選擇項目， 即可執行所需功能。只需按下一個按鈕， 就可以完成觀察法切換及圖像處理?？梢詮倪m于樣品條件的自動拍攝的多個圖像中， 選擇出所需的圖像。以簡潔的操作步驟， 進行快速而適當?shù)挠^察。

" 多圖預覽功能" 讓顯微鏡提供結果

DSX系列顯微鏡，在顯微鏡操作上新增了"選擇"功能。傷痕、凹凸、異物等，選擇需要觀察的項目后，會在DSX500i的"多圖預覽畫面"上一覽顯示通過各觀察方法拍到的影像，只要從中選擇所需的一幅就可以了。所以，即使是顯微鏡的初級操作人員也可以獲得與資深操作人員相同條件的結果?？梢宰远x"多圖預覽畫面"，事先登記好每個樣品的觀察條件，誰都可以隨時使用相同條件完成觀察，從而縮小了偏差并減少了間歇時間。

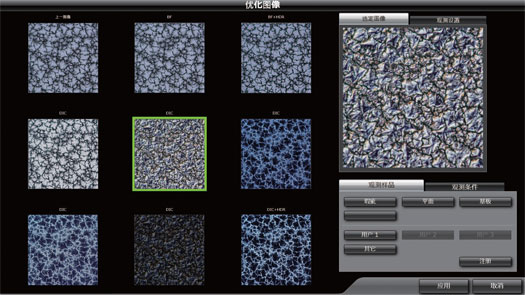

可以在"多圖預覽畫面"的一覽顯示中，選擇符合觀察目的的影像

"HDR" 打造超越目視觀察的" 清晰影像"

由于材質、表面狀況或照明方法等的不同，樣品呈現的結果可能也會不同。DSX500i的"HDR"（高動態范圍）功能，利用變換曝光拍攝的多張圖片進行合成，可準確修正樣品表面的亮度問題。"HDR"功能拍攝的圖像非常忠實于樣品本身，不但可以顯示樣品的結構，而且還可以顯示以前難以檢測到的缺陷和瑕疵。另外，該功能還可以減少光暈，讓觀察更加簡便。

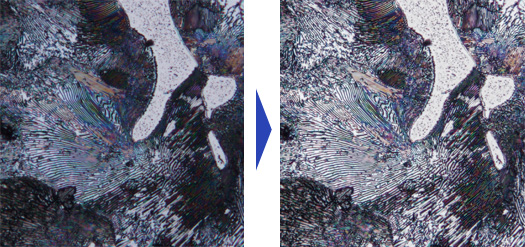

無論是暗視場影像還是DIC影像，"HDR"都可以一鍵完成清晰觀察。

利用"WiDER" 實時觀察具有亮度差的樣品

"WiDER"可以解決實時影像中"黑斑"與"飛白"問題。通過大幅擴展動態范圍的獨有的邏輯運算，只需一鍵單擊，就可以消除樣品表面亮度差，同時消除光暈，實現了以往難以實現的對明亮部分及黑暗部分的同步觀察。DSX500系列采用了全新的智能圖像處理技術，不降低幀速率，是實時觀察的選擇。

單擊切換" 多種觀察法"

單擊切換觀察法

為了能夠提供適合觀察目的的觀察法，DSX500i上配置了工業檢查中所必需的所有主要觀察法，不需要傳統顯微鏡上的復雜設置和調節。單擊一下就可以切換觀察法，所以顯微鏡的初級操作人員也能夠快速得到所需的影像。

可通過簡單的操作運用各種觀察法。能快速獲取所需的高分辨率影像。

DSX500系列支持倒置金相顯微鏡中不可或缺的主要觀察法，并在此基礎上搭載了MIX（BF+DF），首次在DSX500系列中實現了輕松檢測細微瑕疵、缺陷的功能。光學系統為用戶提供作為檢查、測量的根本的高質量影像。除此以外，使用"多圖預覽"功能，可以在觀察各種觀察法拍攝的影像一覽的同時選擇圖像，讓觀察法的選擇也變得簡單。

簡單操作，將以往未能觀察的部分可視化。

DSX系列無需深度知識及專門技術， 即可觀察所需。采用奧林巴斯獨有的最新數字技術， 過去看不到及難以觀察到的部份得以清晰可視化。當然， 也無需復雜的操作。只需按下菜單按鈕， 即可得到所需的影像。

" 全景攝影" 把拍攝范圍擴大到" 視場外"

"全景攝影"功能去除了觀察中的"視場外"界限。在畫面上移動觀察位置，電動載物臺會隨之移動，并同時自動完成拼接。此外，一般的顯微鏡為了追求高分辨率，在提高倍率的同時不得不縮小視場范圍。而DSX500i中的"全景攝影"功能可以同時實現高分辨率和大視場，并把觀察視場擴大許多倍。

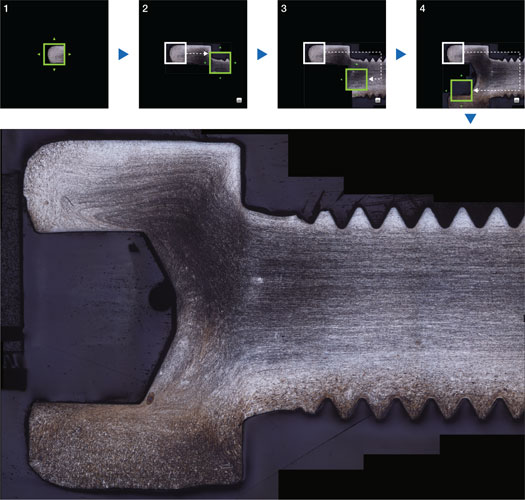

通過手指及鼠標等直觀操作，輕松完成拼接效果的"全景攝影"功能（螺栓斷面）

" 自動獲取" 功能， 提高常規工作的效率

在裝配了電動載物臺的DSX500系列上，設置好圖像的朝向（上下左右、傾斜等）、顯示位置、顯示方法后，可以連續移動載物臺自動開始獲取相關數據。在對同一樣品執行多次攝影和測量時，可以大幅度縮短拍攝時間。

" 景深擴展功能" ， 有凹凸的表面上也能夠全面對焦

即使是仔細研磨的樣品，但由于材料不同，在鄰接部分也可能產生高低差。使用傳統顯微鏡以高倍率觀察這些高低差時，沒有對焦的面的影像會變得模糊。而DSX系列在高度方向上移動焦點的同時獲取影像，能夠生成全面對焦的影像。

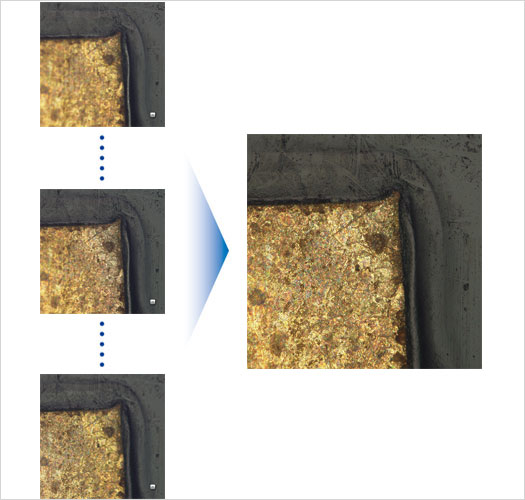

                    全面對焦的影像清晰呈現研磨面上的高低差

" 彩色高亮顯示功能" ， 強調目標內容

DSX系列搭載了"彩色高亮顯示功能"，可以彩色顯示樣品的觀察所需部分，其他部分則以單色顯示。能夠拍攝更加明確的觀察對象，生成報告時的可以使用更加輪廓鮮明的圖像。同時，還可以預先登記需要檢測的缺陷及雜質，提高檢查效率。

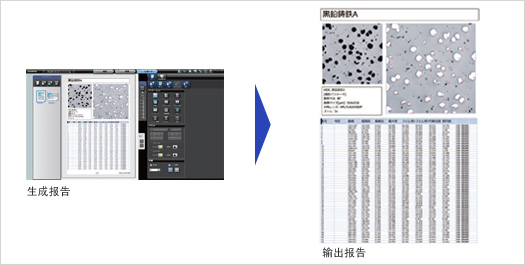

利用" 報告功能" ， 迅速生成報告

使用DSX系列，可以在一個應用程序上執行從觀察到測量、報告生成的一系列操作。因此，只需在觀察、測量完成后，單擊一下按鈕即可生成報告。提前制作模板，即可簡單、快速生成繁瑣的報告。報告書可以輸出為RTF格式、PDF格式。

能夠觀察到一般數碼顯微鏡上無法看到的" 影像" 。

DSX系列的高度穩定性， 源自于光學產品制造商奧林巴斯的DNA。像差少、分辨率出色的鏡頭及高度光學組裝技術， 實現了清晰、低失真兼具優越色彩重現性的高質量影像。而為了提高畫質， 對CCD及顯卡也進行了調整。極為忠實的再現實際樣品， 實現了不同次元的" 可視性" 。

奧林巴斯獨有的" 高質量光學系統"實現了不同次元的" 影像"

凝聚了奧林巴斯DNA的光學系統

奧林巴斯在DSX系列產品的設計和制造中，不遺余力的投入了自己作為光學產品制造商長年積累的技術和經驗。使至今為止數碼顯微鏡無法實現的照明均勻、沒有光斑、鮮明、高質量的影像觀察成為現實。DSX500i向您提供只有繼承了"奧林巴斯DNA"的光學系統才能拍出的不同次元的"影像"。

" 專用物鏡" ， 以新規格實現高分辨率觀察

DSX500系列新規格專用物鏡（共焦75 mm）

DSX500系列上使用的全新設計的新規格專用物鏡（10倍、40倍），同時實現了可以觀察大視場的低倍率和獲得高分辨率的高NA。因此，適用于更大范圍的高效觀察和檢查。此外，DSX500系列還可以使用傳統的UIS2物鏡。

1800萬像素的" 高性能、高靈敏度CCD※" ，再現高質量影像

高性能、高靈敏度CCD模式

為真實再現高質量光學系統所獲取的信息，采用了色彩再現性能優越的高性能、高靈敏度CCD模式作為處理引擎。同時搭載了實現高分辨率的像素轉換功能、數字影像處理功能--"細節處理"，實時顯示每一部分都清晰鮮活的影像。 ※4800×3600像素，3CCD模式換算下相當于其3倍

"LED光源" 同時實現準確觀察與節能

新一代LED照明不但可以確保準確的觀察，而且還可以減少維護費用。更重要的是，色溫不會隨亮度調整而變化，從而降低調整白平衡的幾率。而且，LED的超長工作時間，意味著設備幾乎無需維護。

超越數碼顯微鏡的高度測量穩定性。

DSX5 0 0 系列的遠心光學系統及低重心機架等設計， 隨處可見奧林巴斯對測量精度的堅持， 實現了遠遠超越數碼顯微鏡的高度測量穩定性。而且， 確保了測量值的真值近似率（ 正確性） 及多次測量值的偏差率（ 重復性） ，幫助客戶進行正確測量。

雙重確保測量精度

**根據國家和地區的法令有所不同 DSX500系列溯源系統圖

SX500系列確保了2個測量精度指標--XY方向倍率的"正確性"和多次測量偏差較小的"重復性"。從物鏡產品開始，根據可追塑性進行精度確保，因此可以發行校準證書及溯源系統圖等證件。 ※需要本公司服務人員進行校準作業。

設置自動校準功能去除偏差

誰都可以在簡單的操作中完成作為測量精度根本的校準設置工作。避免了不同用戶帶來的偏差，提高了測量結果的穩定性。此外， 還可以在校準報告中， 確認誰在何時設置了校準。 ※需要使用專用的校準樣品。

可以執行2D各種測量的豐富的測量項目

DSX500i系列標準裝備了2D測量所需的各種項目。另外還能使用同一應用程序?qū)y(cè)量結果生成報告。

	標準功能有2點間距離、折線、垂線、2圓的中心距離、圓的面積、手繪功能等。
	作為選購軟件，有粒子分析、卡尺測量。

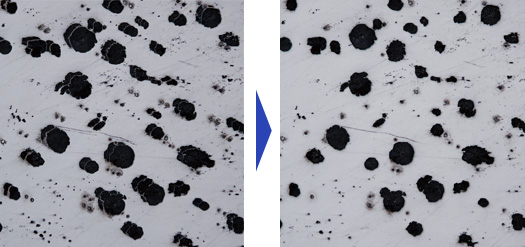

" 振動修正功能" ， 帶來穩定的觀察、測量環境

搭載"振動修正功能"，可對來自外部環境的振動影響進行修正。即使在進行高倍率觀察時，也能得到毫不模糊的清晰影像。

無修正                                有修正

與OLYMPUS St ream并用，能夠?qū)?yīng)高精度分析

晶粒度分析、鑄鐵分析、非金屬夾雜物分析、圖表比較等金屬組織評價分析等，可以在圖像分析軟件OLYMPUS Stream上完成?？梢栽贠LYMPUS Stream上讀取DSX500i的數據文件，獲取校準數據等的所有基本信息，能從多方面（從讀取影像到測量、分析、生成報告）靈活對應工作流程。
想了解更多OLYMPUS Stream相關內容 >

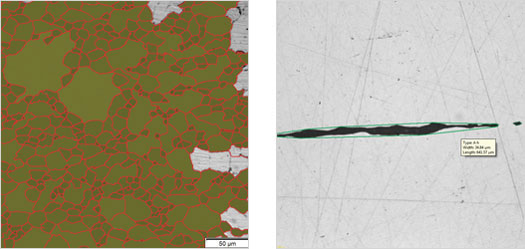

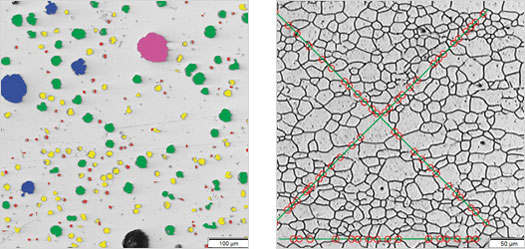

鑄鐵分析                                 截點法晶粒度

平面法晶粒度                             非金屬夾雜物分析
